動力驅動式曲線滾筒輸送機的設計
文章來源：http://www.money568.cn 發布時間：2018-09-27 10:50 瀏覽次數：
動力驅動式曲線滾筒輸送機,從驅動的形式可分為重力式滾筒輸送機和動力驅動式滾筒輸送機。從輸送形式可分為直線輸送滾筒輸送機和曲線輸送滾筒輸送機。按每個輥子承受的重量可分為輕型、中型和重型滾筒輸送機。
動力驅動式曲線滾筒輸送機是在2個圓弧機架間以定的夾角排列系列錐形輥子由鏈條或膠帶驅動,使輸送件物完成45°或90°轉彎任務。這種輸送機目前在化工廠輸送成品中、空間或平面輸送線的銜接中得到廣泛的應用"。
1結構特點
(1)錐輥子:錐輥目前有錐體與軸固定形式(軸和錐體起轉動)和軸與錐體分離形式(錐體轉動軸固定不動)2種。

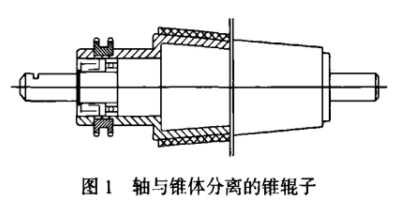

軸與錐體分離形式的錐輥子安裝方便密封性能好,使用壽命長,但制造比較困難。其結構見圖1。

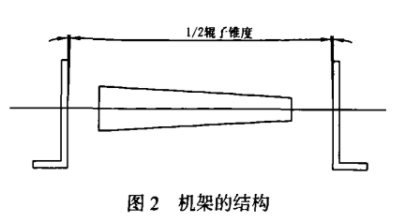

(2)機架:滾筒輸送機機架由鋼板焊接制成,由于錐輥面需保持水平,因此機架需斜12的錐輥錐度,見圖2。
(3)支腿:支腿由輕型槽鋼制成,支腿與地腳做成可調機構,以調整機架水平。
(4)傳動形式:一般采用鏈傳動,每對相鄰輥子依次傳遞,并注意鏈條緊邊在上邊為宜。
2主要參數的選擇
(1)輥子錐度及轉彎半徑

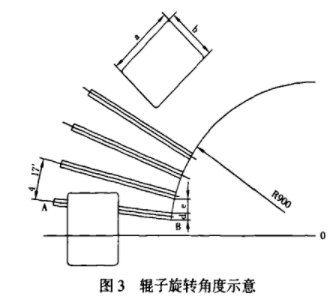

鏈條傳動實踐證明,鏈條傳動輸送機相鄰2個輥子之間的夾角不超過5°為宜,否則鏈條傳動情況惡化鏈條離鏈輪造成脫鏈,因此,為了改善鏈條傳動情況,對90°拐彎輸送機一般采用21個輥子,即2輥之間夾角4°17′。這種滾筒輸送機按一定的角度使輸送物體轉彎是由錐形輥子完成。物體與輥子母線AB接觸,由于AB線上每一點的線速度不同,使物體繞圓心O回轉,要準確的完成轉彎度就必須把錐輥的錐度做成這樣的錐度,即錐輥產生的線速度使物體各點對圓心O的角速度相等,否則物體就偏離中心線,達不到準確的轉彎,見圖3。
滾筒輸送機是常用的輸送機構,根據工作環境、空間和貨物性質以及尺寸的不同需要不同的滾筒輸送機械。依據文中的設計方法,可以實行其它類型的曲線輥子的設計。
